CR300AF

2020年08月01日问世 共65列

主页
动车组列车
CR300AF系列
CR300AF

2019年11月14日,中车青岛四方获得CR300AF型动车组制造许可证。

2020年02月11日,青岛四方庞巴迪获得CR300AF型动车组制造许可证。

2020年03月15日,中车浦镇获得CR300AF型动车组制造许可证。

2020年06月28日,国铁集团首批137组CR300系列动车组开始招标,共137组。

2019年09月17日,公布中标结果,CR300AF共68组,其中青岛四方48组,四方庞巴迪15组,浦镇5组,其中包含样车。

2020年12月起,CR300AF陆续在全国投入运营,分别交付中国铁路广州、南宁、成都、济南、昆明等。

2021年02月01日,5组1车为商务/一等座车的CR300AF(1005-1009)登上海南岛。

另外,与其他CR300AF不同的是,CR300AF-2047使用卡斯柯CTCS-200K型ATP。

图 / 幺三铁线

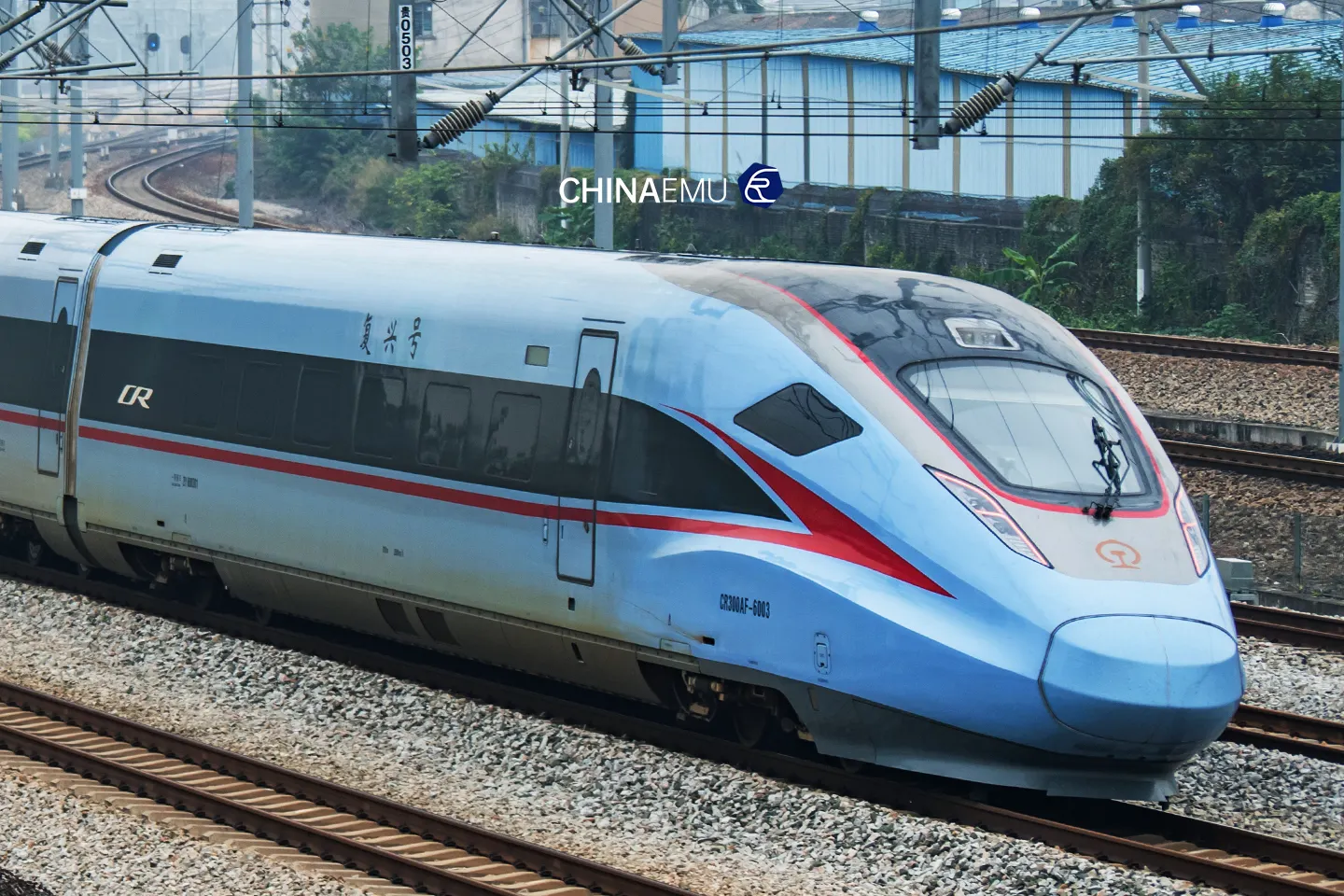

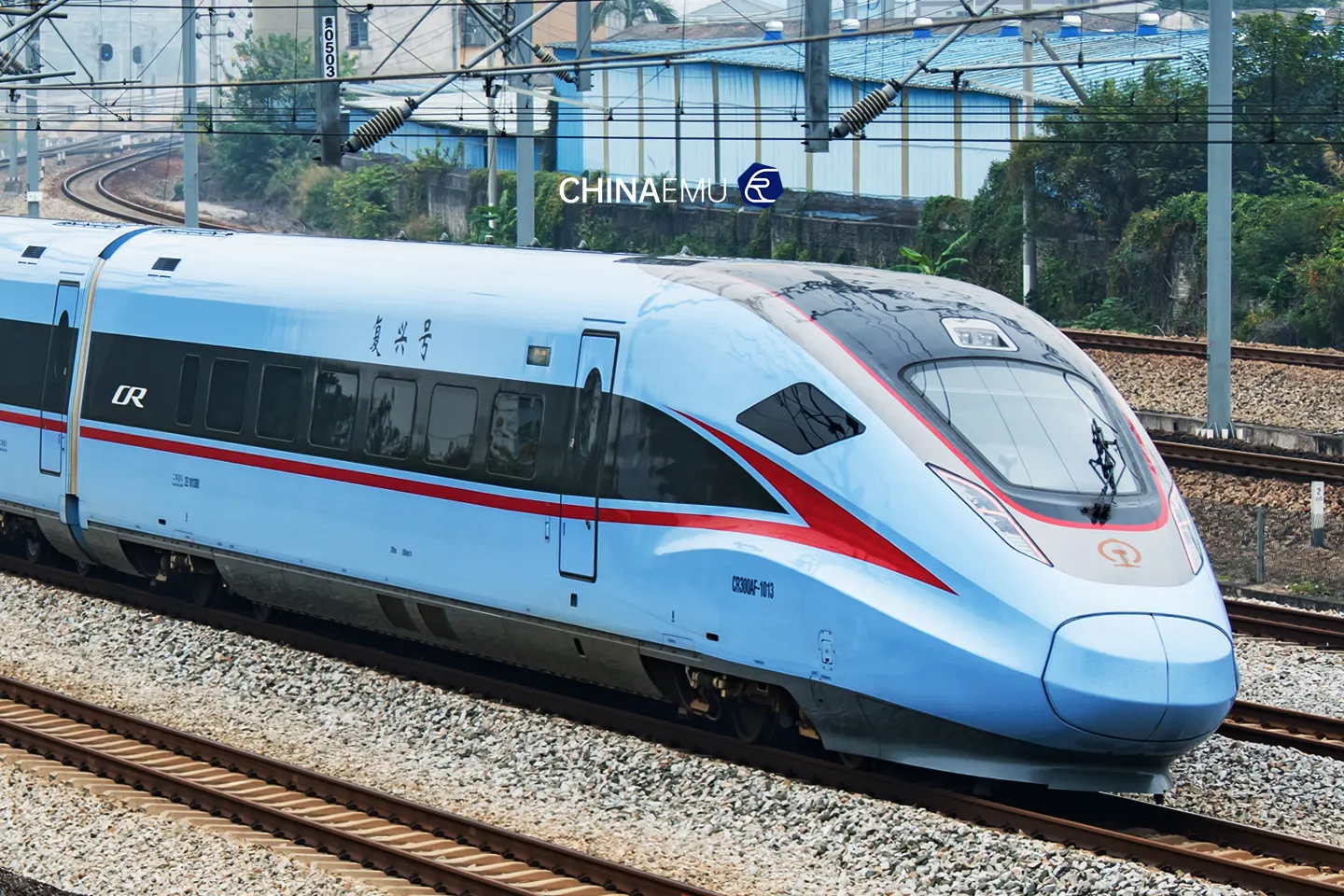

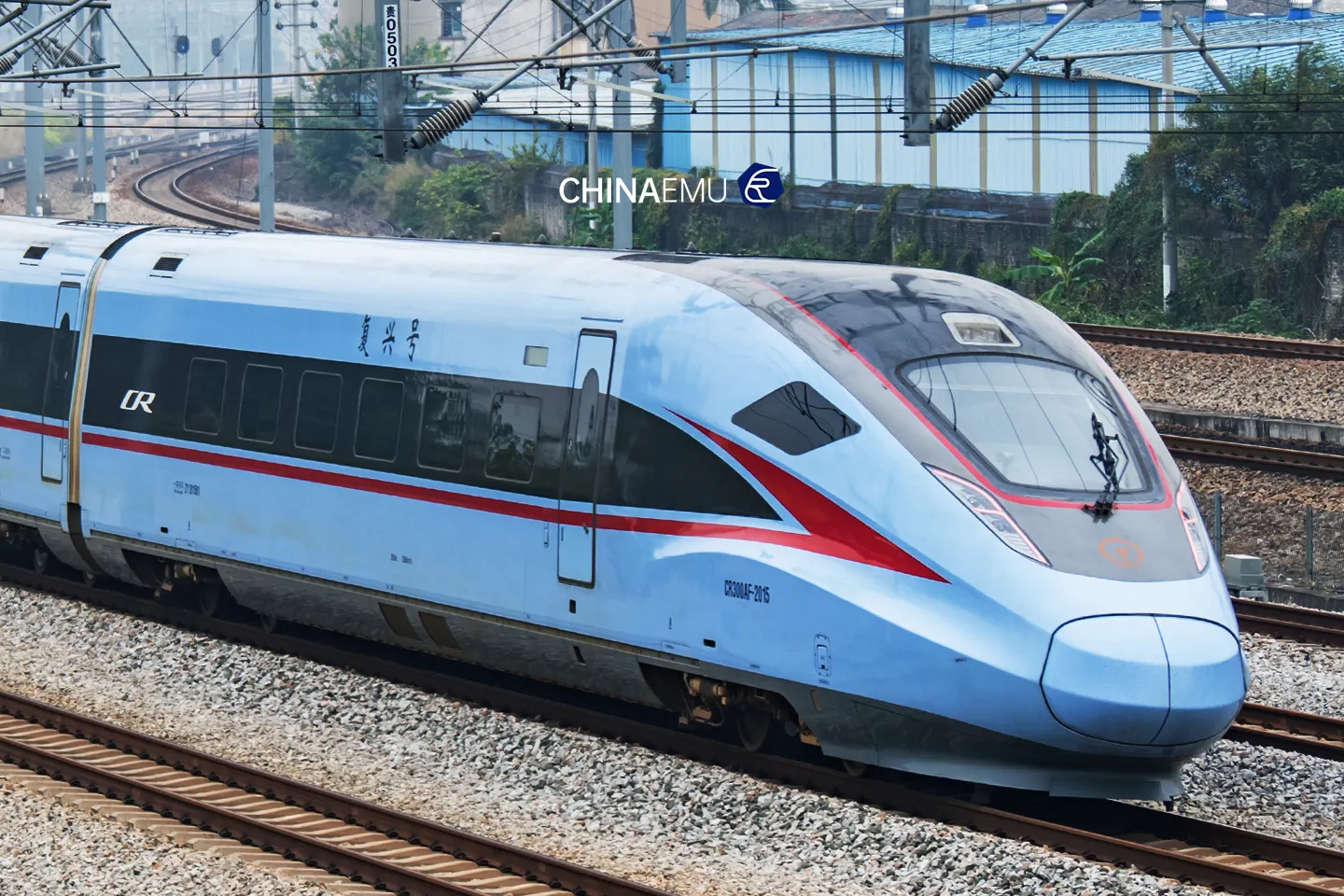

外观
图 / 董邱迪
AST生产的CR300AF
图 / 董邱迪
青岛四方生产的CR300AF
图 / 董邱迪
南京浦镇生产的CR300AF

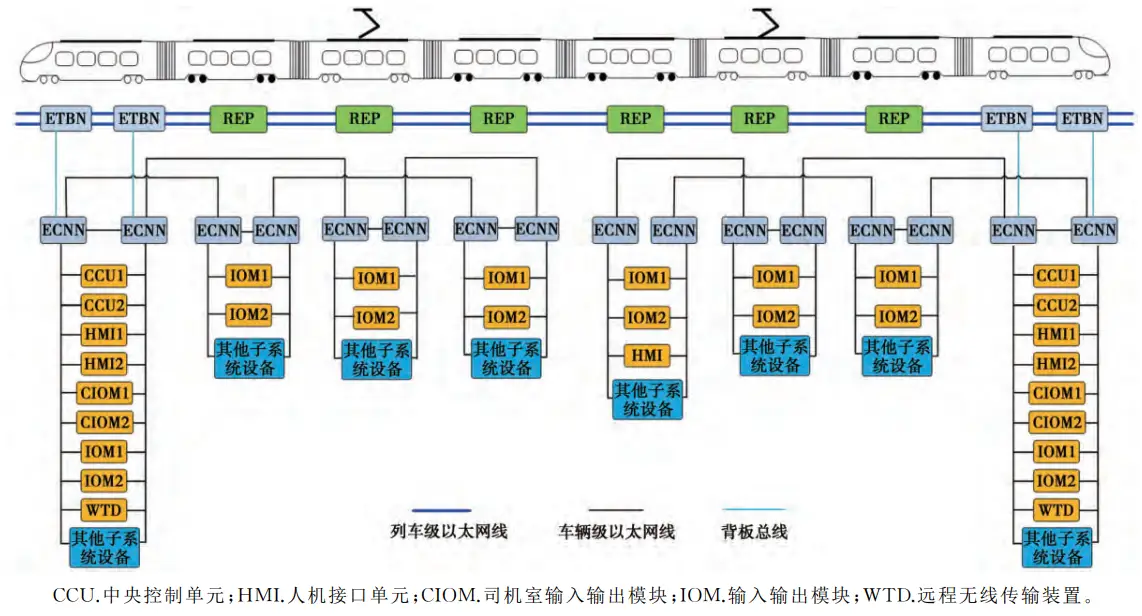

网络拓扑

CR300列车网络控制系统在国内首次将实时以太网作为列车控制网络,以太网连接列车牵引、制动等所有子系统,通过传输其控制、状态和诊断数据实现对列车的控制、监视和诊断。CR300AF列车级网络均采用线性拓扑,传输速率为100 Mbps,采用链路聚合协议,2条传输链路互为热备冗余;头尾车配置2个列车级以太网交换机(ETBN),互为热备冗余;中间车配置以太网中继器(REP),用于中继传输列车级以太网信号,ETBN和REP均支持断电旁路功能。车辆级网络采用环形拓扑,传输速率为100 Mbps,每编组内车辆级以太网交换机(ECNN)组成单环结构网络,每车内配置2台ECNN,为重要设备提供冗余连接,允许线路单点故障,各编组内设备通过ECNN与中央控制单元进行数据交互,采用专用环网协议控制环网状态,最高带宽可达800 Mbps,环路变化时的收敛时间为微秒级,不支持设备旁路功能。

内饰及旅客界面
图 / 土豆有可爱的小狼牙

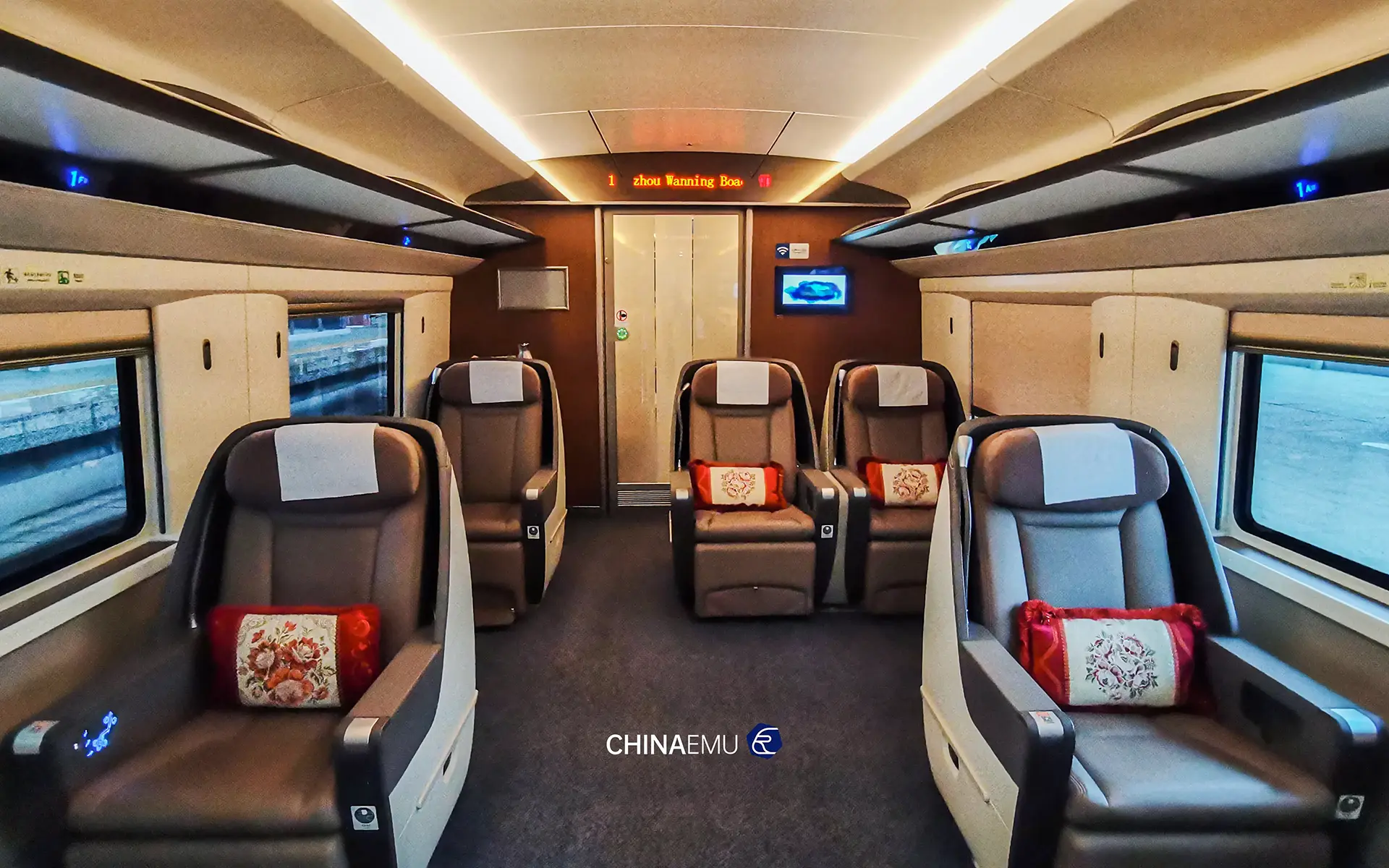

商务座
图 / 土豆有可爱的小狼牙

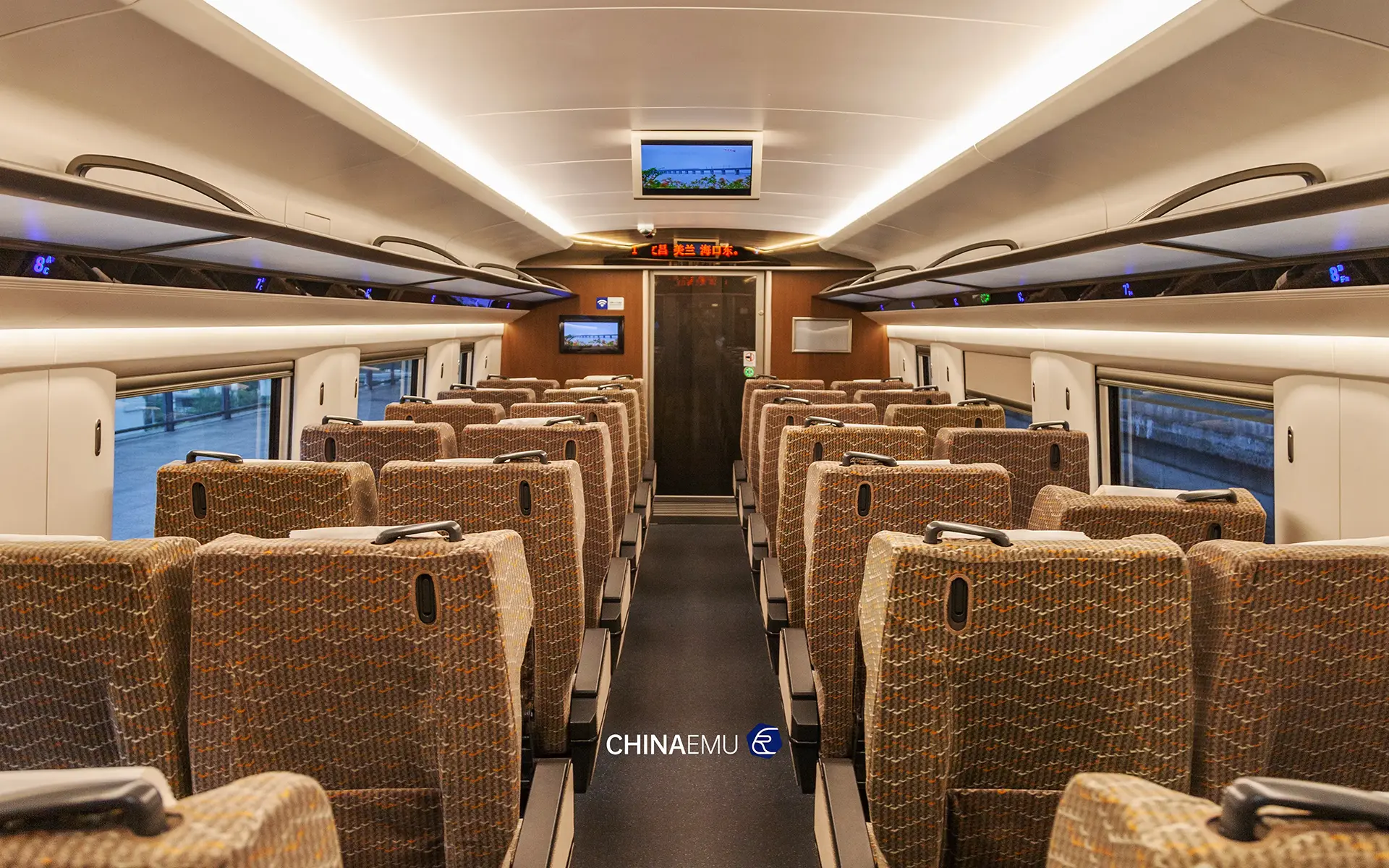

一等座
图 / 捧一池星光

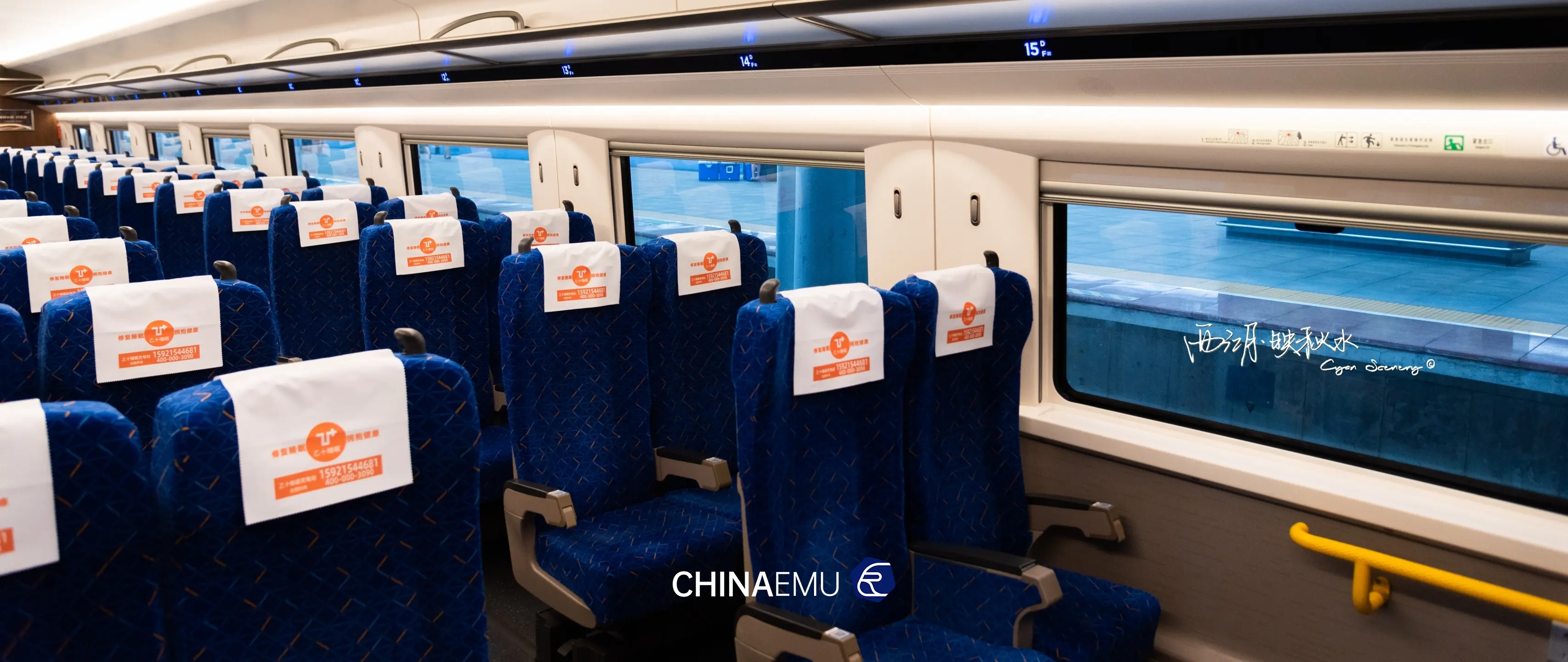

二等座
更多
主要技术参数
速度
250 km/h
设计速度
250 km/h
运营速度
外观
208.95 m
全长
3360 mm
宽度
4050 mm
车体高度
27550 mm
头车长度
25000 mm
中间车车体长度
25650 mm
中间车车钩中心距
1000 mm
车钩中心高度
935 mm
中间车钩高度
动力
4M4T
编组
5600 kw
装机功率 350×16
5460 kw
轮周牵引功率
YQ-350/YJ315A
电机型号
350 kw
额定功率
转向架
SWM-400E2/SWT-400E2
转向架型号
17 t
最大轴重
17800 mm
转向架中心距
2500 mm
转向架轴距
920 mm
新轮轮径(动/拖车)
LMA
踏面类型
停放制动
供电
DSA250
受电弓型号
22.5 ~ 29 kV
正常运行网压
5150 ~ 6500 mm
受电弓工作高度
110 V
蓄电池电压
3NAC380V
外接电源电压
性能
-25~40
工作温度
250 m
通过最小曲线半径
280 + 10 + 280 m
通过最小S型曲线半径
控制
ETB+ECN
列车网络
CTCS2-200C/H/K LKJ2000
列控系统
含商务座
8
全列编组

598
全列定员
1
Tc
ZYS 28+5
2
M
ZE 90
3
Tp
ZE 90
4
M
ZE 77
5
M
ZEC 63
6
Tp
ZE 90
7
M
ZE 90
8
Tc
ZE 65
席位及数量
5
商务座
china-emu.cn
28
一等座
china-emu.cn
565
二等座
china-emu.cn
厂商及批次
青岛四方庞巴迪铁路运输设备有限公司
5列 1005~1009
2021年02月投运
标准版
8
全列编组

613
全列定员
1
Tc
ZY 48
2
M
ZE 90
3
Tp
ZE 90
4
M
ZE 77
5
M
ZEC 63
6
Tp
ZE 90
7
M
ZE 90
8
Tc
ZE 65
席位及数量
48
一等座
china-emu.cn
565
二等座
china-emu.cn
厂商及批次
中车南京浦镇车辆有限公司
4列 6001~6004
2020年12月投运
中车青岛四方机车车辆股份有限公司
47列 2001~2047
首批2020年12月投运
青岛四方庞巴迪铁路运输设备有限公司
10列 1001~1004、1010~1014
首批2020年12月投运
坐席间距示意
图 / 站长

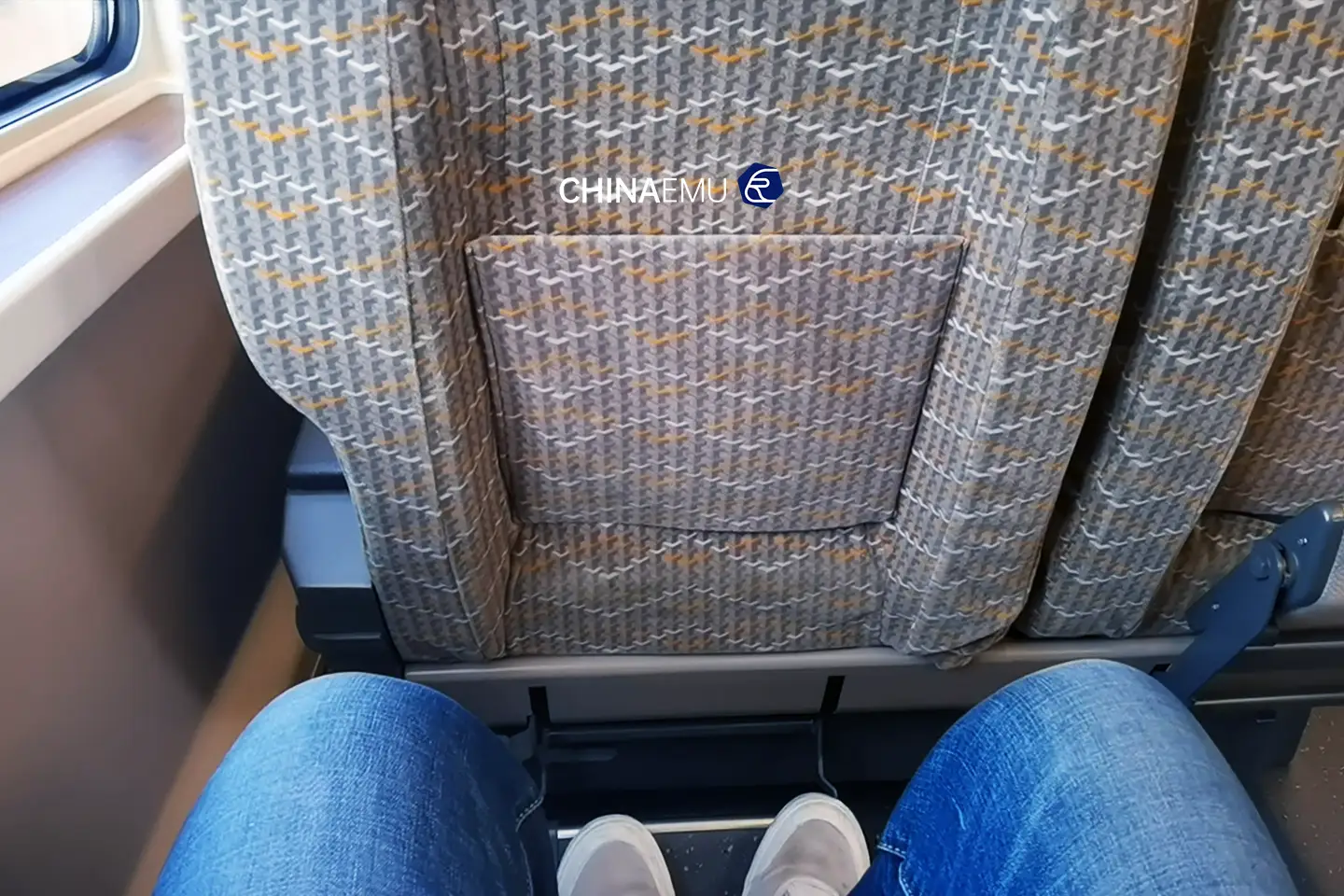

一等座(身高1.78m)
图 / 此生无悔悬壶入杏林
一等座(身高1.90m)
同系列或相关车型

进行学术研究建议查阅原文内容。查看全部…


Warning: SQLite3::querySingle(): Unable to prepare statement: 5, database is locked in /mnt/disk/china-emu/Trains/Code/model.php on line 844

其他相关文献

* M:动车;Mc:动车,控制车;Mp:动车带受电弓;T:拖车;Tc:拖车,控制车;Tp:拖车带受电弓
* ZE:二等座车;ZY:一等座车;ZS:商务座车;ZET:二等/特等座车;ZES:二等/商务座车;ZYT:一等/特等座车;ZYS:一等/商务座车;ZEC:二等座车/餐车;WR:软卧车;WE:二等卧车;WY:一等卧车;WG:高级软卧车;WRC:软卧车/餐车;CA:餐车
