LCR200J3-B

中老铁路CR200J型采用中车大连机车车辆有限公司生产的动力车,机车型号为FXD3-J,拖车由中车青岛四方机车车辆股份有限公司生产,2021年10月13日该车命名为“澜沧号”。列车采用微机网络控制制动技术和先进列车网络控制技术,同时国际首创采用时区自适应切换技术,通过GPS精准定位以及北斗系统授时校核,实现中老两国跨境运行时区自动切换,还配备通讯网络系统自动切换技术,解决中老两国通讯网络不能互联互通的问题,实现动车组在中老两国不间断车地通讯。首批两组列车坐席布置与国内相同,第三组列车设置商务座并增加一等座数量,第四组列车改为新款商务座并调整了编组顺序。

招标信息

2020年04月07日,新建铁路磨丁至万象线动车组采购项目开始招标,采购2组160 km/h动力集中动车组,后又追加1组。

2020年09月26日,中老铁路动车组项目合同在北京签署(大连+四方中标,型号为CR200J3)。

交付与配属

2021年05月12日,中老铁路动车组大连动力车回送青岛与四方拖车编组并进行测试。

2021年10月09日,首组列车发货。

2021年10月16日11时(老挝时间10时)首组列车抵达老挝万象。

2021年12月03日,投入运营(2组)。

2022年03月21日,第三台动力车FXD3J-7003由大连厂发货至青岛进行总装。

2022年03月30日,第三组列车交付。

2023年09月15日,第四组列车交付。

2023年09月29日,第四组列车上线运营。

2025年04月,第五组下线,06月08日出厂。

图 / 幺三铁线
外观

技术提升

第二代CR200J与上一代相比有诸多改进,车体断面改为鼔型,车厢宽度和坐席与CR300和CR400系列相同,由3105 mm加宽至3360 mm,坐席宽度也将大幅度加宽,车辆间距缩短到800mm,风挡改为对波橄榄型双层折棚风挡,提高车体气密性,拖车空调机组原有一车两台的改为一台,车厢高度仍保持4433 mm,虽然车体宽度增加,但整体重量控制相较于第一代更优。座位数及布局与CR200J第一代保持不变,但坐席宽度有所增加且乘客使用的充电插座由坐席下部改为与CR300/400系列相同的位置,即二等座插座位于座椅接缝处下方,一等座位于中央扶手。通讯、重联连接器采用矩形连接器,同时所有连接器插接采用螺栓固定方式,DC600V使用2个矩形连接器,正负极分开。车门由电控气动改为电控电动塞拉门,取消低站台停靠功能,取消站台补偿器。

网络拓扑

动力车车辆级ETH与安全监测系统ETH相互独立,并保留硬线安全环路和紧急牵引功能。动力车/控制车仍采用TCN(WTB+MVB)总线传输,控制信息采用WTB总线传输,车辆级网络采用MVB/ETH双网冗余结构,将拖车LonWorks网络升级为ETH,将动力车/控制车网络中的MVB/LonWorks网关升级为ETH/MVB+ETH网关,安全及监测信息采用ETH一体化设计,实现数据融合。

FXD3-J动力车

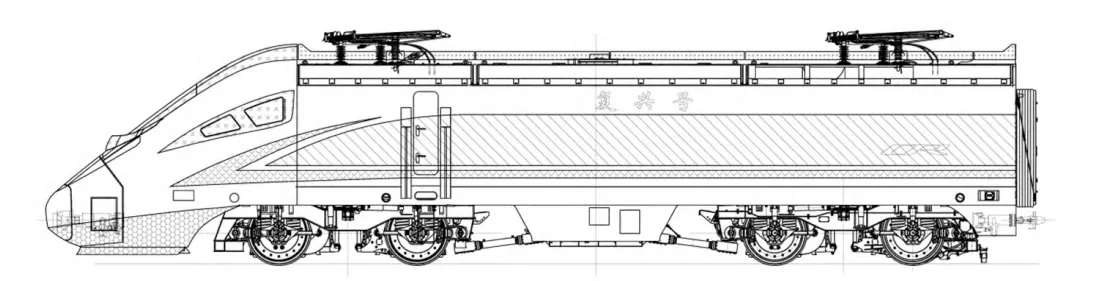

FXD3-J采用IGBT水冷变流机组,大转矩异步牵引电动机,动力车持续功率为5600 kW,短时(半小时)功率为6400 kW,运营速度为160 km/h,恒功率最高速度为200 km/h,持续速度为95 km/h,最大启动牵引力为 240 kN,持续牵引力为212 kN,可根据编组形式提供最大单路400 kW或双路200 kW的列车供电电源,轴式为B0-B0,轴重为19.5 t,通过最小曲线半径为125 m。动力车采用单司机室、中间贯通道结构,机械间主要设备按斜对称原则布置,整车采用预布线、预布管工艺;尾端设有与客车连接的通过门,连接部分采用双层折棚气密内风挡、外风挡及密接式车钩。动力车装有2组辅助变流器,分别集成在2个变流器中,并分别由牵引变压器2个辅助绕组供电,与牵引系统完全解耦,辅助系统具备过分相辅机不断电功能。列车供电系统由变压器二次侧绕组供电,采用四象限整流技术,每组列车供电模块输出功率为200kW,可并联运行。采用两级总线拓扑结构,分为列车级和车辆级总线,列车级总线为WTB,可用于重联通信;车辆级总线为MVB+以太网冗余方式,用于车内设备间的通信。动力车系统部件采用通用模块化设计,可靠性及互换程度高,整列车的购置、维护成本进一步降低。

相比较CR200J 1.0版既有动力车,车体宽度增加,侧面变为鼓形,司机室流线形做相应调整。通信网络由LonWorks / MVB调整为ETH / MVB。DV110V供电、停放制动、安全环路一体化设计;车端间距变化,后端密接式车钩向后移动138 mm,取消后端墙的折棚风挡过渡架,重联插座和列车供电插座相应变化。

SW-220K改进型转向架

拖车转向架分为控制车转向架和普通车转向架,采用无摇枕轻量化结构,沿用H型焊接构架、单牵引拉杆、盘形制动等成熟结构。采用两级悬挂,一系悬挂采用圆柱螺旋钢弹簧+垂向油压减振器,轮对轴箱采用转臂式定位;二系悬挂采用空气弹簧,设高度调整阀及差压阀,安装横向油压减振器、抗蛇行油压减振器。控制车转向架二位端加装排障装置。基础制动型式为盘形制动,每轴2铸钢轴盘+粉末冶金闸片。图为控制车转向架,其中1为构架组成;2为一系定位装置;3为中央悬挂装置;4为基础制动装置;5为速度传感器安装;6为转向架排障装置。

存在的问题和不足

技术上支持任意方向重联,但因为用户选配问题,动力车采用詹式车钩,两端车钩不一致,仅支持控制车-控制车重联,重联后动力车在两端,受电弓间距不能适应不同双断口分相的无电区及中性区长度,超出大部分新建客运专线的要求,因此不能在大部分新建客运专线运行。

主要技术参数
速度
160 km/h
设计速度
160 km/h
运营速度
外观
232.4 m
全长
3360 mm
宽度
4436 mm
车体高度
28300 mm
头车长度
27955 mm
头车车钩中心距
25500 mm
中间车车体长度
26300 mm
中间车车钩中心距
880 mm
车钩中心高度
880 mm
中间车钩高度
动力
1M8T
编组
5720 kw
装机功率 ×4
5600 kw
轮周牵引功率
动力车
FXD3-J7000
动力车型号
中车大连机车车辆有限公司
制造厂商
19,841 mm
车钩中心距
10055 mm
转向架中心距
2800 mm
转向架轴距
1250 mm
轮径
19.5 t
最大轴重
Bo'Bo'
轴式
YJ277B/C × 4
电机型号
1430 kw
电机最大功率
5720 kw
装机功率
5600 kw
轮周牵引功率
240 kN
起动牵引力
拖车
SW-220K
转向架型号
14 t
自重轴重
15.9 t
最大轴重
18000 mm
转向架中心距
2500 mm
转向架轴距
915 mm
新轮轮径(动/拖车)
LM
踏面类型
停放制动
供电
DAS200
受电弓型号
17.5 ~ 31 kV
正常运行网压
4748 / 7156 mm
落弓/最大高度
5048 ~ 6956 mm
受电弓工作高度
110 V
蓄电池电压
3NAC380V
外接电源电压
性能
0~50
工作温度
1.26km/h/s
标定起动加速度(非实际运用情况)
125 m
通过最小曲线半径
150 + 10 + 150 m
通过最小S型曲线半径
控制
ETH/动力车WTB+MVB
列车网络
CTCS2-200 LKJ2000
列控系统
含商务座
9
全列编组

630
全列定员
Mpc
FDX3J
1
T
ZE 98
2
T
ZE 98
3
T
ZE 98
4
T
ZEC 76
5
T
ZE 98
6
T
ZY 72
7
T
ZY 72
8
Tc
KZ(SW) 18
席位及数量
18
商务座
china-emu.cn
144
一等座
china-emu.cn
468
二等座
china-emu.cn
除商务座外,座椅不可改变朝向
厂商及批次
中车青岛四方机车车辆股份有限公司
1列 0403
动力车由 中车大连机车车辆有限公司 制造
2022年03月出厂 2022年04月投运
含商务座B
9
全列编组

632
全列定员
Mpc
FDX3J
1
T
ZY 72
2
T
ZE 98
3
T
ZE 98
4
T
ZEC 76
5
T
ZE 98
6
T
ZE 98
7
T
ZY 72
8
Tc
KZ(SW) 20
席位及数量
20
商务座
china-emu.cn
144
一等座
china-emu.cn
468
二等座
china-emu.cn
除商务座外,座椅不可改变朝向
厂商及批次
2列 0404~0405
动力车由 中车大连机车车辆有限公司 制造
2023年09月出厂 2023年09月投运
标准版
9
全列编组

720
全列定员
Mpc
FDX3J
1
T
ZE 98
2
T
ZE 98
3
T
ZE 98
4
T
ZEC 76
5
T
ZE 98
6
T
ZE 98
7
T
ZE 98
8
Tc
KZ(ZY) 56
席位及数量
56
一等座
china-emu.cn
664
二等座
china-emu.cn
座椅不可改变朝向
厂商及批次
2列 0401~0402
2021年09月出厂 2021年12月投运
同系列或相关车型
