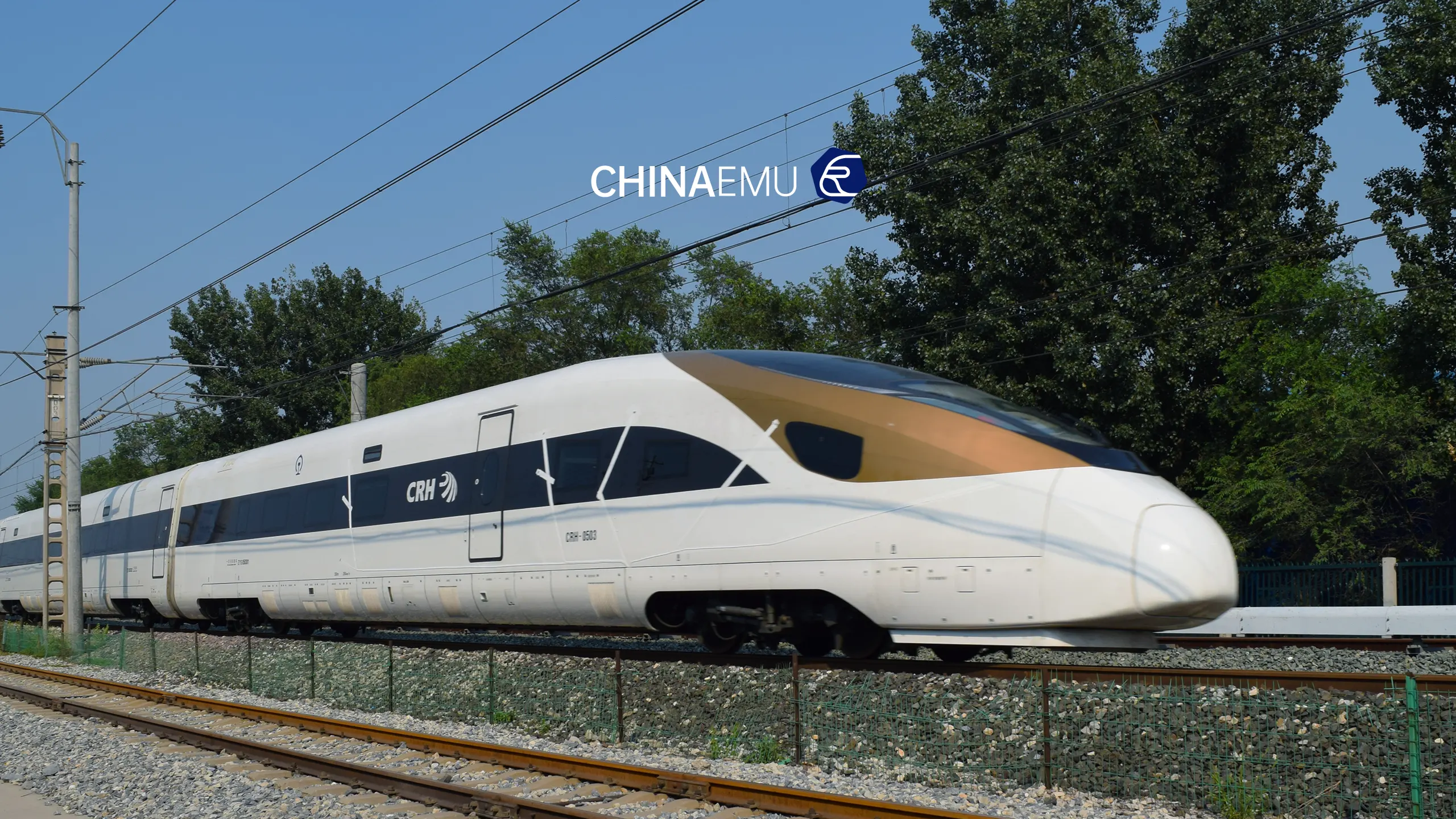

photo by Aiklld2364

CR400BF(样车)

2015年05月问世 共3组

主页
动车组列车
CR400BF系列
系列详情
CR400BF(样车)

2015年06月底,四方股份和长客股份研制生产的两组中国标准动车组样车陆续抵达中国铁道科学研究院环行铁道试验基地。

2015年06月30日上午,中国铁路总公司在铁科院环形铁道试验基地内,为四方股份和长客股份研制生产的两组中国标准动车组样车举办了中国标准动车组下线仪式。

2015年07至08月,中国标准动车组样车在铁科院环形铁道试验基地进行静态调试和低速试验工作,主要包括单组性能调试和科学试验的准备工作、型式试验(静置和160 km/h及以下速度级)、互联互通功能实车调试和验证试验(静置和160 km/h及以下速度级)。

2015年08月21日,两组样车开始进行重联运行测试。

2015年08月25日,两组样车组抵达沈阳动车所。

2015年08月26至30日,两组样车在沈阳铁路局管内哈大高铁和长珲城际进行测试,其中在长珲城际长春-吉林区间进行了时速250公里有砟轨道动车组动力学性能试验。

2015年09月,两组样车回到铁科院环形铁道试验基地继续试验工作。

2015年10月14至16日,再次在沈阳铁路局管内哈大线和长珲城际铁路长春-吉林间进行了长客股份250 km/h及以下速度级动力学性能试验。

2015年10月23日,两列标准动车组抵达大西综合试验段。

2015年10月23日至11月16日,在大西高铁综合试验段原平-蝎子寨大桥间进行了200~370 km/h速度级的动力学性能、弓网受流性能、空气动力学、车内外噪声性能、动应力等相关试验,试验测试结果满足试验大纲的要求。

2016年05月15日,两组样车抵达郑徐高铁,展开为期两个月的综合实验。

2016年07月01日~15日,中国标准动车组样车,在郑徐高铁上进行了综合试验,成功实现时速420公里两车交会及重联运行的目标。这是拟运营高铁动车组列车世界上首次实现时速420公里交会运行。

2016年07月25日起,两组样车开始在沈阳铁路局管内进行不载客试运行。

2016年08月05日,由四方和长客分别生产的第二组样车(CRH-0208、CRH-0507),先后抵达铁科院环形铁道试验基地进行调试。

2016年10月12日,第二批两组样车结束了在铁科院的试验,回送至太原南站,准备在大西客专高速综合试验段开始进行综合试验。

2016年08月15日上午6时10分,由两组样车重联担当的G8041次列车驶出大连北站,沿哈大高铁驶向沈阳站,这是中国标准动车组首次正式载客运行。

2016年10月26日,两组样车结束了为期73天的载客试运营,正式完成静态调试、型式试验、动力学实验、空载运行、载客运行等在内的60万公里的考核试验。

2016年10月27日,两组中国标准动车组样车,分别从大连北站出发,当日回到青岛四方股份和长春长客股份的厂内,进行拆解检修。

2016年10月,由唐山公司试制的中国标准动车组样车CRH-0305在下线。

2016年11月19日,唐山公司样车CRH-0305抵达位于铁科院环形铁道试验基地开始进行试验。同日,CRH-0507也回到北京,抵达铁科院环铁。

2016年11月24日,CRH-0507与CRH-0305在铁科院环形铁道试验基地开始进行重联试验。

2016年12月31日,CRH-0507抵达沈阳铁路局管内皇姑屯,并于2017年01月03日起,在沈阳铁路局管内进行进一步动力学测试。

2017年01月03日,国家铁路局向中车长客颁发了中国标准动车组(简称中国标动)型号合格证和制造许可证,型号定为CR400BF。

2017年01月04日,CR400BF-0305停放在青岛动车段进行检修和静态调试。

2017年01月05日,CR400BF-0305前往大西高铁高速综合试验段。

2017年02月16日,两组中国标准动车组样车CR400AF-0207、CR400BF-0503重联担当G65/8次运行。

2017年07月07-08日,CR400AF-0207、CR400BF-0503在京沪高铁进行提速350 km/h相关试验。

2017年07月23日,CR400AF-0207、CR400BF-0503回归G65/8次。

2017年10月17日,CR400AF-0207、0208和CR400BF-0305、0503、0507开始交替担当京津城际、G9061/2/3/4、G65/8等车次。2017年12月,五组样车均投入京津城际运行,随后0305转配沈阳。

CR400BF动车组样车,共有CR400BF-0305、CR400BF-0503、CR400BF-0507三组。三组车的外观、内饰及部分配置和参数均有较大差别。0305与CR400AF进行了技术互换,采用中车时代IGBT-VVVF以及株洲电机YQ-650牵引电动机,0503采用纵横机电TKD502A/B-2010 IGBT-VVVF,0507采用永济电机YGZN2Q256 IGBT-VVVF。

相较于既有列车,空气阻力进一步减小,气动阻力由CRH380A的74.5 kN和CRH380D的71.6 kN下降至68.7 kN,CR400BF转向架对抗蛇行减振器座、二系垂向减振器座、抗侧滚扭杆座进行了重新设计,悬挂参数重新匹配设计,动力转向架纵梁与横梁处于同一水平面,且转向架横、侧、纵梁全部采用钢板焊接的箱型结构,增强了抗扭刚度,齿轮箱CR400BF则为吊挂在横梁上,牵引电机同样直接吊挂在横梁上,采用4点支撑弹性架悬,无动力转向架制动吊座为整体锻造结构,其与制动梁钢管通过组焊连为一体。日系和欧系高压母线跨接方式不同,日系采用L型T型插头,跨接稳定,缺点是拆装麻烦,拆装后需要重新做耐压试验,更换真空包。欧系采用跳线+半刚性终端,拆装简单,维护方便。缺点是检修强度大,需要清洗绝缘子;高压线裸露容易触发接地故障,高压拓扑结构需要增加高隔防止母线接地故障。复兴号采用的结构为日系接头+欧系拓扑,母线布置在3/4/5/6车上,如需通过轮渡等场景需要解编,采取的方式为断开2/3车和(或)6/7车,而无需拆解高压母线。

2018年起,样车的涂装和坐席已经修改为与量产车相同,但是仍有很多内部细节保留样车的状态。

招标信息
2015年09月16日招标1组(2015TKJC-1-ZBGD),
中车长客中标。
车号0503。样车。
2018年11月27日招标1组(2018TDDC-3-350BDYC),
中车长客中标。
车号0507。样车。
2018年11月27日招标1组(2018TDDC-3-350BDYC),
中车唐山中标。
车号0305。样车。
photo by Aiklld2364
外观
photo by 高坂琴梨

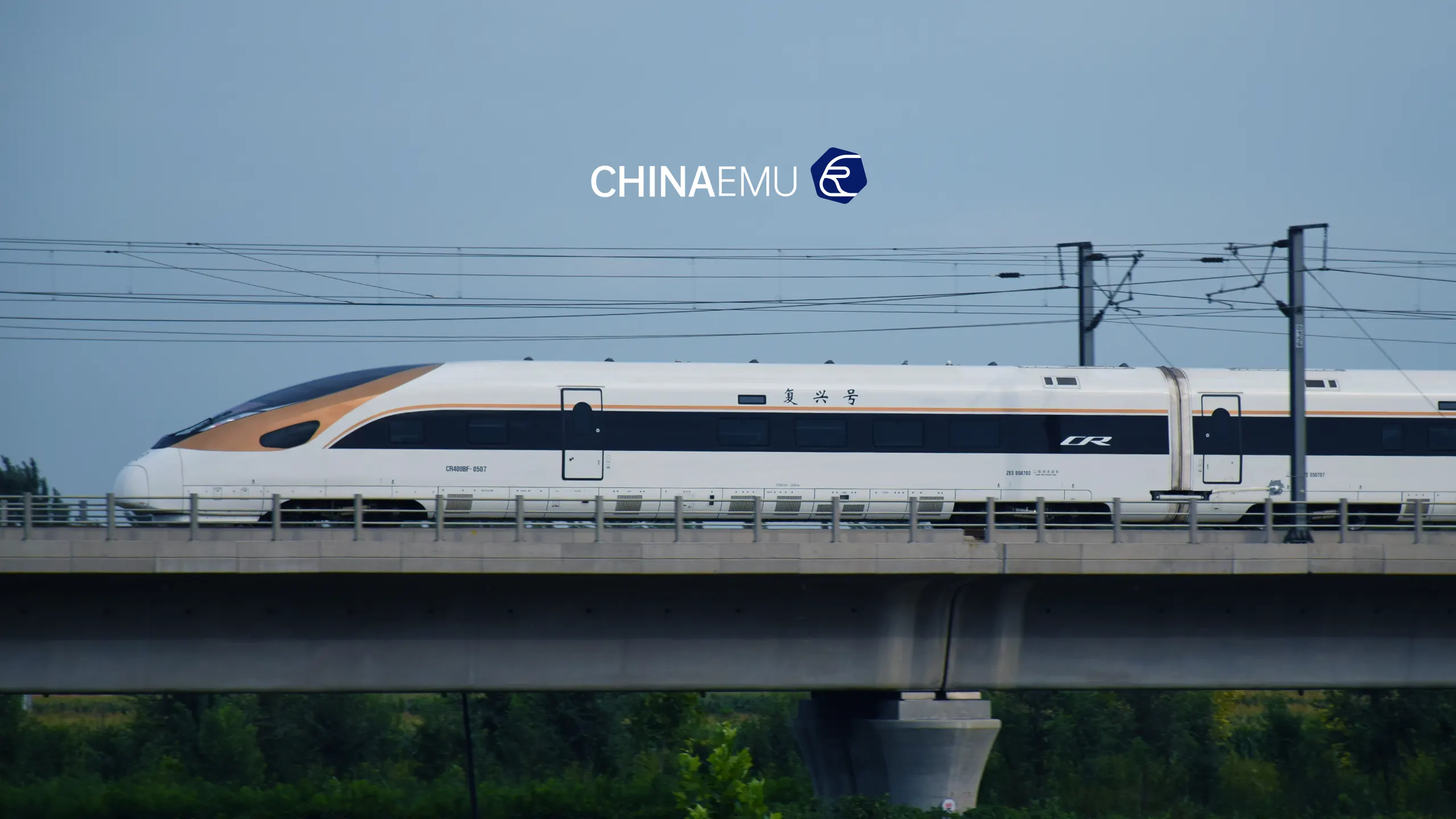

0305修改后的涂装
0507原涂装
中国标准动车组重联驶出北京西站
到bilibli查看 魔光老徐 / 2017年04月06日
耐高寒
≤-40℃
抗风沙
>11级风+沙尘
高海拔
>3000 m
技术参数
速度
350 km/h
设计速度
350 km/h
运营速度
431 km/h
最高实验速度
外观
4M4T
编组
208.1 m
全长
3360 mm
宽度
4050 mm
车体高度
27089 mm
头车长度
25650 mm
中间车车钩中心距
25000 mm
中间车车体长度
17800 mm
转向架中心距
2500 mm
转向架轴距
920 mm
新轮轮径(动/拖车)
1000 mm
车钩中心高度
935 mm
中间车钩高度
17 t
最大轴重
497.63 t
最大质量
453.15 t
整备质量
动力
YJ268A/YQ650 × 16
电机型号
650 kw
电机功率
10400 kw
装机功率
10140 kw
轮周功率
性能
1.764 km/h/s
标定启动加速度(非实际运用情况)
250 m
通过最小曲线半径
280 + 10 + 280 m
通过最小S型曲线半径
-40~40
工作温度
控制
CTCS3-300S/T
列控系统
更多
CW350D / CW350
转向架型号 动/拖
LMB10
踏面类型
停放制动
CX-GI032
受电弓型号
22.5 ~ 29 kV
正常运行网压
5150 ~ 6500 mm
受电弓工作高度
DC110 V
蓄电池电压
3NAC380V
外接电源电压
服务设施
Air Condition
空调
AC 220v
电源插座
USB
充电插座
餐吧
餐饮服务场所
热饮用水
电茶炉
卫生间
座便/蹲便
残障人士友好
无障碍设施
婴儿友好
婴儿护理设施
更多内饰与细节
电源插座位置
商务座
一等座
二等座
编组与席位
8
全列编组

576
全列定员
01车 Tc ZYS (28+5)
02车 M ZE (90)
03车 Tp ZE (90)
   04车 M ZE (75)
05车 M ZEC (63)
06车 Tp ZE (90)
07车 M ZE (90)
08车 Tc ZES (40+5)
席位及数量
10
商务座
china-emu.cn
28
一等座
china-emu.cn
538
二等座
china-emu.cn
(样车)二等座车按85人设计,但实际增加一排座椅,窗座关系不匹配,部分座位无法享受较大面积的车窗。
厂商及批次
中车长春轨道客车股份有限公司
2组 CR400BF-0503、0507
2015年06月出厂,2016年08月投运
中车唐山机车车辆有限公司
1组 CR400BF-0305
2016年10月出厂,2017年10月投运
样车或试验车坐席,现已不存在。CR400BF(样车)-0305、0503、0507
8
全列编组

556
全列定员
01车 Tc ZYS (28+5)
02车 M ZE (85)
03车 Tp ZE (85)
   04车 M ZE (75)
05车 M ZEC (63)
06车 Tp ZE (85)
07车 M ZE (85)
08车 Tc ZES (40+5)
席位及数量
10
商务座
china-emu.cn
28
一等座
china-emu.cn
518
二等座
china-emu.cn
【样车版本】涂装和坐席已改为量产版
示意图为自动生成,仅供参考。
2022年02月07日更新
* M:动车;Mc:动车,控制车;Mp:动车带受电弓;T:拖车;Tc:拖车,控制车;Tp:拖车带受电弓
* ZE:二等座车;ZY:一等座车;ZS:商务座车;ZET:二等/特等座车;ZES:二等/商务座车;ZYT:一等/特等座车;ZYS:一等/商务座车;ZEC:二等座车/餐车;WR:软卧车;WE:二等卧车;WY:一等卧车;WG:高级软卧车;WRC:软卧车/餐车;CA:餐车
